Bagian-Bagian Motherboard Dan Fungsinya

MOTHERBOARD

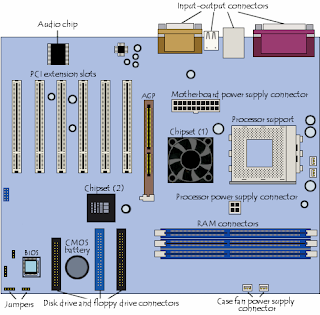

Motherboard atau disebut juga dengan Papan Induk Motherboard merupakan komponen utama dari sebuah PC, karena pada Motherboard-lah semua komponen PC anda akan disatukan. Bentuk motherboard seperti sebuah papan sirkuit elektronik. Motherboard merupakan tempat berlalu lalangnya data. Motherboard menghubungkan semua peralatan komputer dan membuatnya bekerja sama sehingga komputer berjalan dengan lancar. Salah satu bentuk motherboard.





Komponen-Komponen Motherboard dan fungsinya
  1. Konektor ATX (Moherboard power supply connector) berfungsi untuk menghubungkan power supply dengan motherboard
  2. Processor Support (slot processor) berfungsi sebagai wadah atau tempat memasang chip processor
  3. Processor power supply connector berfungsi untuk menghubungkan 4 pin kabel power supply ke MOTHERBOARD
  4. RAM Connectors berfungsi untk menancapkan RAM CARD / MEMORY CARD
  5. chipset adalah sebuah cirkuit electronik ynag berfungsi untuk mengkoordinasi transfer data yang ada di dalam computer
  6. AGP berfungsi untuk menancapkan VGA card
  7. PCI EXTENSION CARD berfungsi untuk menancapkan komponen-komponen tambahan seperti LAN CARD dan SOUND CARD
  8. Slot IDE I (Primary) berfungsi untuk menghububgkn hard disk dengan motherboard
  9. Slot IDE II (Secondary) berfungsi untuk menghubungkan CD ROM / DVD ROM dengan Motherboard
  10. Slot FDD berfungsi untuk menghubungkan floppy disk dengan Motherboard
  11. Baterry C_MOS (complementary metal-oxide semiconductor) berfungsi sebagai syncronisasi signal system real time clock (RTC)
  12. BIOS (Basic Input/Output System) adalah sebuah program yang berfungsi interface antara sistem operasi dengan motherboard
  13.  Port I/O (Input Output Connector)

  • Port Mouse type PS2 berfungsi untuk memasang mouse
  • Port keyboard type PS2 berfungsi untuk memasang keyboard
  • Port Parallel berfungsi untuk memasang printer
  • Port USB berfungsi untuk memasang perangkat tambahan jenis USB
  • Port series berfungsi untuk menghubungkan monitor yang menggunakan VGA onboard
  • Port VGA berfungsi untuk menghubungkan monitor yang menggunakan VGA card
  • Port LAN berfungsi untuk memasang konector RJ 45
  • Port Sound berfungsi untuk memasang perangkat tambahan seperti headset , speaker , dan microphon
Saya rasa hanya itu saja yang dapat saya bagikan kurang lebihnya saya minta maaf yang sebesar-besarnya semoga Bermanfaat.
